| 产品特性：1000W交流 | 是否进口：否 | 加工定制：是 |
| 品牌：Tonghui/同惠 | 型号：TH7110 | 订货号：电话咨询 |
| 货号：电话咨询 | 测量范围：300V | 测量精度：±（读数的0.5%＋2个字） |
| 产品用途：电子生产设计 | 是否跨境货源：否 |
简介
TH7100 系列可编程交流电源采用线性放大技术设计，使其具有高稳定性、低杂波的***性能以适应高精密的电源测试需求，如网络通讯、音视频设备、监控设备、以及模拟各种电源的正常和异常的交流输入情况等等。
该系列电源性能强大，功能齐全，能满足客户的绝大多数实际应用需求。其定时输出功能可以满足客户对产品开关机次数的寿命测试；突波陷波功能可应用于模拟电源的突发波形；调光功能可应用于模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品缺陷；设置参数的上下限，可对产品进行分选并输出测试结果；其高速的响应时间（<100μs）可适应客户的快速加载、除载需求；手动、程控模式可满足客户任意波形输出需求。

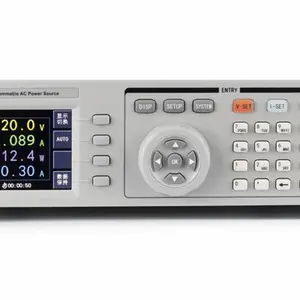

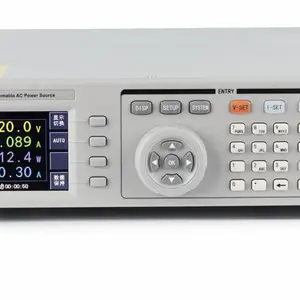

TH7100系列可编程交流电源配备了24位色4.3英寸的液晶显示屏，可同时显示电压（V）、电流（I）、功率（P）、峰值电流（AP）、峰值因素（CF）、功率因数（PF）等测量参数。此外，这款电源还具有超小体积，前后面板输出，安全保护功能完备、操作灵活方便等人性化的设计特点。
目前TH7100系列可编程交流电源可提供三个型号的选择:
产品型号 | TH7105 | TH7110 | TH7120 | |
相位 | 1Ø/2W | |||
额定功率 | 500W | 1000W | 2000W | |
输出电压 | 0-300V | |||
输出频率 | 45.0Hz-500Hz | |||
电流 （RMS） | 0-150V | 412A | 814A | 1618A |
0-300V | 211A | 412A | 814A | |
峰值电流 | 0-150V | 1618A | 3316A | 6712A |
0-300V | 814A | 1618A | 3316A | |
应用
■ 电机、变压器
■ 电子生产设计
■ 照明
■ 航空航天***
■ 网络通讯
■ 音视频设备
■ 监控设备
■ ***电源规格模拟
■ 电磁兼容设备
技术参数
产品型号 | TH7105 | TH7110 | TH7120 | |
AC输出 | ||||
额定功率 | 500W | 1000W | 2000W | |
输出电压 | 0-300V | |||
输出频率 | 45.0Hz-500Hz | |||
电流 （RMS） | 0-150V | 4.2A | 8.4A | 16.8A |
0-300V | 2.1A | 4.2A | 8.4A | |
峰值电流 | 0-150V | 16.8A | 33.6A | 67.2A |
0-300V | 8.4A | 16.8A | 33.6A | |
相位 | 1Φ/2W | |||
总谐波失真（THD） | 输出电压在80-140V（低量程）或在160V-280V(高量程)≤0.5% | |||
波峰因素 | ≥4 | |||
线性调整率 | 0.1%±10% | |||
响应时间 | <100μs | |||
AC输入 | ||||
相位 | 1Φ | |||
电压 | 115/230Vac±15％ | |||
频率 | 47～63Hz | |||
电流 | 16A/8A | 30A/16A | 30A | |
功率因素 | 0.7 | |||
设置 | ||||
范围 | 0-300V | |||
电压 | 分辨率 | 0.1V | ||
范围 | 45～500Hz | |||
频率 | 分辨率 | 在45.0Hz～99.9Hz时为0.1Hz；在100Hz～500Hz时为1Hz | ||
初始、终止 相位角 | 范围 | 0～359° | ||
分辨率 | 1° | |||
测量 | ||||
范围 | 0～300Vac | |||
电压 | 分辨率 | 0.1V | ||
***度 | ±（读数的0.5%＋2个字） | |||
范围 | 45.0Hz～500Hz | |||
频率 | 分辨率 | 0.1Hz（45.0Hz～99.9Hz）；1Hz（100Hz～500Hz） | ||
***度 | ±0.1Hz | |||
0-150V | 0.000～4.200A | 0.000～8.400A | 0.000～16.800A | |
0-300V | 0.000～2.100A | 0.000～4.200A | 0.000～8.400A | |
电流 | 分辨率 | 0.001A | ||
***度 | ±（读数的0.5%＋5个字） | |||
0-150V | 0.00～16.80A | 0.00～33.60A | 0.00～67.20A | |
0-300V | 0.00～8.40A | 0.00～16.80A | 0.00～33.60A | |
峰值电流 | 分辨率 | 0.01A | ||
***度 | ±（读数的5%＋2个字） | |||
范围 | 0～500W | 0～1000W | 0～2000W | |
功率 | 分辨率 | 0.1W(0～1000W) | 0.1W(0～1000W);1W(1000～2000W) | |
***度 | ±(读数的0.6%＋5个字) 在PF>0.5时 | |||
分辨率 | 0.001 | |||
功率因素 | ***度 | 计算和显示到3位有效数字 | ||
常规 | ||||
记忆序列 | 50 组，9 步/组 | |||
存储 | 状态 | 50 组 | ||
远程信号输入 | 输出开、关，读取手动模式记忆序列 1 至记忆序列 7 | |||
远程信号输出 | 合格、不合格、测试中 | |||
同步信号输出 | 输出信号 10V、BNC 型号 | |||
保护 | 过设定电流 (HI-A)、过压 (OVP)、低电压 (LVP)、过流 (OCP)、过功率 (OPP)、过温度 (OTP) | |||
显示器 | 4.3 英寸TFT LCD，480×270 | |||
接口 | USB COM、RS232、USBHOST | |||
尺寸（长x宽x高）mm | 600×430×88 | 602×430×178 | ||
净重（kg） | 30 | 40 | 75 | |
