| 产品特性：技术 | 是否进口：否 | 产地：大陆 |
| 加工定制：否 | 品牌：Tonghui/同惠 | 型号：TH34XX |
| 订货号：联系销售 | 货号：联系销售 | 测量精度：0.15%读数+0.2%量程+1个字 |
| 产品用途： 电源类：交流电源，直流电源，线性电源、开关电源、变频器 | 是否跨境货源：否 |
简介

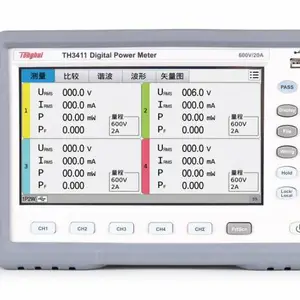

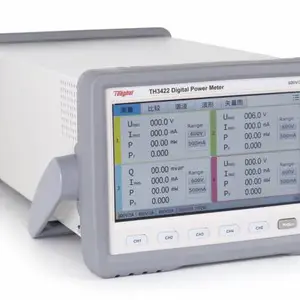

TH34XX系列多通道数字功率分析仪(数字功率计)采用了高速的32位处理器和专业的 DSP 数字信号处理器，搭载嵌入式操作系统，具有速度快、频带宽、功能全、结构紧凑、测试稳定、操作简单以及良好的人机界面等特点，是***数字功率分析仪。可以测量的主要参数有：电压电流有效值、电压电流交流分量、 电压电流直流分量、有功功率、无功功率、视在功率、电能计时积分、功率因数、频率、电压电流峰值因素、电压电流峰峰值以及谐波分析等电参数。
TH34XX 三款仪器均属于多通道功率分析仪，以较大的输入带宽(45~420Hz)的优势覆盖了市场上大部分电力系统，该系列 3 款仪器除了基 本的电参数测量外，还提供了比较功能，直观的输入波形显示，同时仪器所提供的 HANDLER 接口、RS232C/RS485 接口以及 USBTMC 接口、LAN 接口、WIFI 驱动，为仪器用于自动分选系统和计算机远程操作提供了条件；不同型号的区别主要在于电流的测量范围以及通道数量，测试电流 20A，测量精度稳定，具体区别可见下面仪器型号技术参数表。
应用
■ 电源类：交流电源，直流电源，线性电源、开关电源、变频器
■ 新能源：太阳能电池，新动力汽车，电动自行车
■ 家用电器、工业电器、各种电子负载等用电设备的电参数测试分析
■ 自动化设备集成测试
技术参数
| 型号 | TH3411 | TH3421 | TH3422 | ||||
| 通道数 | 3 | 4 | 4 | ||||
| 显示器 | 7寸(800*480)彩色TFT电阻触摸屏 | ||||||
| 接线方式 | 一相两线(1P2W)，一相三线(1P3W)，三相三线(3P3W)，三相四线(3P4W)，三电压三电流(3V3A) | ||||||
基本特征 | AC | ☑ | ☑ | ☑ | |||
| DC | ☑ | ☑ | ☑ | ||||
| 精密型 | ☑ | ☑ | ☑ | ||||
| 微电流 | 无 | 无 | ☑ | ||||
| 谐波分析 | ☑ | ☑ | ☑ | ||||
| 电能测试 | ☑ | ☑ | ☑ | ||||
显示方式 | 数据 | ☑ | ☑ | ☑ | |||
| 积分数据 | ☑ | ☑ | ☑ | ||||
| 波形图 | ☑ | ☑ | ☑ | ||||
| 矢量分析 | ☑ | ☑ | ☑ | ||||
| 柱状图 | ☑ | ☑ | ☑ | ||||
| 基本准确度 | 0.15%读数+0.2%量程+1个字 | ||||||
| 电压 | 量程 | 5V-75V/150V/300V/600V（输入阻抗：3MΩ） | |||||
| 分辨率 | 0.01V | ||||||
电流 | 量程 | 10mA/30mA/100mA/400mA（输入阻抗：200mΩ） | 1mA/3mA/10mA/40mA（输入阻抗：2Ω） | ||||
| 1.5A/5A/20A（输入阻抗：4mΩ） | 150mA/500mA/2A（输入阻抗：40mΩ） | ||||||
| 最小分辨率 | 10uA | 1uA | |||||
| 功率 | 范围 | 5mW-12kW | 0.5mW-1.2kW | ||||
| 最小分辨率 | 0.01mW | 0.001mW | |||||
| 频率 | 范围 | 基频范围：DC/45Hz-420Hz，带宽：21kHz，滤波器5kHz | |||||
| 最小分辨率 | 0.01Hz | ||||||
| 功率因数 | 范围 | -1.000 - 1.000 | |||||
| 最小分辨率 | 0.001 | ||||||
| 谐波分析 | ±(5%读数+0.3%量程) | ||||||
电能积分 | 范围 | 0-99999kWh | |||||
| 分辨率 | 0.001Wh | ||||||
| 精度 | ±(0.2%读数+0.3%量程) | ||||||
电能计时 | 范围 | 0-9999:59:59 | |||||
| 分辨率 | 1s | ||||||
| 精度 | ±0.05% | ||||||
| 测量速度 | 约7次/秒 ，谐波/波形功能打开: 4次/秒 | ||||||
| 锁定功能 | 数据锁定 | ||||||
| 量程方式 | 自动/手动 | ||||||
| 输入阻抗 | ≥3MΩ（ 电压输入） | ||||||
| 比较器 | 超限声、光报警， | ||||||
| 输出 | 8路可编程继电器输出 | ||||||

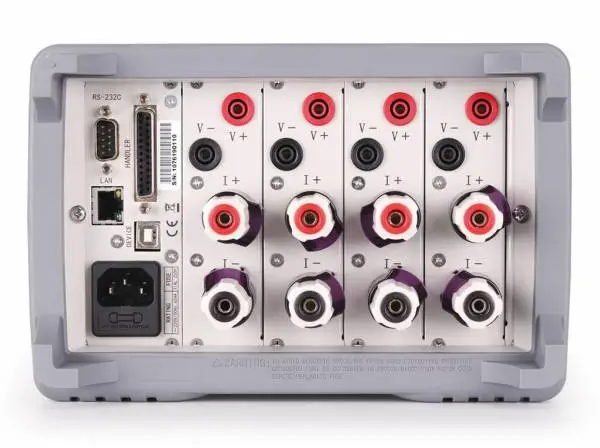

| 通讯接口 | RS232C/RS485、USB DEVICE、USB HOST、LAN、HANDLER、WIFI(支持RTL8192及MT7601驱动网卡) | ||||||
| 存储 | USB波形、设置文件 | ||||||
