价 格
订货量
￥6240.00
价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~
≥1
| 是否进口：否 | 产地：常州 | 加工定制：否 |
| 品牌：同惠 | 型号：TH2832 |
技术参数

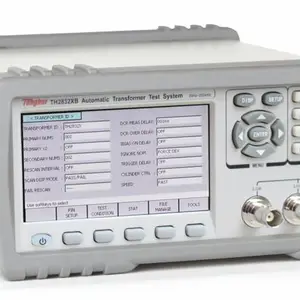

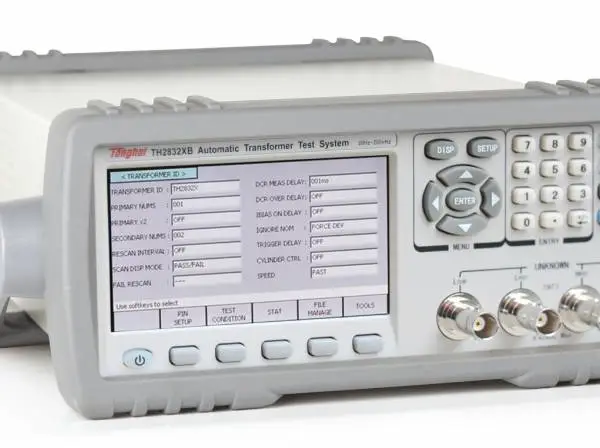

产品型号 | TH2832XB | 变压器测试系统 | |
变压器测试参数 | 圈数比、圈数、相位、电感、电容、漏感、品质因数、交流电阻、直流电阻、平衡、引脚短路、TurnRatio、Turns Phase、L、C、Lk、Q、ACR、DCR、 Balance、Pin Short | ||
基本准确度 | LCRZ | 0.1% | |
DCR,圈数比 | 0.5% | ||
测试信号频率 | 20Hz-200kHz 共15025点 | ||
信号源输出阻抗 | 30Ω、100Ω可选 | ||
AC测试信号电平 | 正常 | 10mV—2Vrms | 最小分辨率：10mV,准确度：10%x设定电压+2mV |
100μA—20mArms | 最小分辨率：0.1mA | ||
恒定电平 | 20mV—1Vrms | 最小分辨率：10mV,准确度：10%x设定电压+2mV | |
200μA—10mArms | 最小分辨率：0.1mA | ||
DC偏置电压源 | 0V—± 5V | 最小分辨率：0.5mV,准确度：1%x设定电压+5mV | |
0mA—±50mA | 最小分辨率：0.5μA | ||
DCR显示范围 | 0.00001Ω－999.999MΩ | ||
圈数比显示范围 | 1:0.01－100:1 | ||
LCR参数显示范围 | |Z|,R,X | 0.00001Ω—99.9999MΩ | |
|Y|,G, B | 0.00001μs—99.9999s | ||
C | 0.00001pF—9.99999F | ||
L | 0.00001μH—99.9999kH | ||
D | 0.00001—9.99999 | ||
Q | 0.00001—99999.9 | ||
θ(DEG) | -179.999º—179.999º | ||
θ(RAD) | -3.14159—3.14159 | ||
Δ% | -999.9***—999.9*** | ||
测量时间(≥10 kHz) | 快速:25次/秒（40ms）,中速:8次/秒（125ms）慢速：2.7次/秒（370ms） | ||
等效电路 | 串联,并联 | ||
量程方式 | 自动,保持 | ||
触发方式 | 内部,手动,外部,总线 | ||
平均次数 | 1－255 | ||
清零功能 | 开路,短路,负载 | ||
数学运算 | 直读,ΔABS,Δ% | ||
触发延时时间设定 | 0－60.000s,1ms步进 | ||
步进延时时间设定 | 0－60.000s,1ms步进 | ||
比较器功能 | 10档分选，BIN1～BIN9、NG、AUX | ||
档计数功能 | |||
PASS、FAIL前面板或扫描夹具LED显示 | |||
存储器 | 100组LCRZ仪器设定文件记忆100组变压器扫描设定文件记忆 | ||

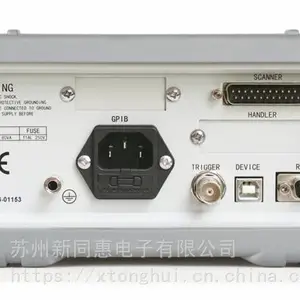

接口 | 控制接口 | HANDLER或SCANNER | |
通讯接口 | USB HOST、RS232C、RS485(选件)、GPIB(选件) | ||
存储器接口 | USBDEVICE | ||
TH1831扫描测试治具技术参数 | |||
扫描测试输出脚位 | 24Pin | ||
24 Pin扫描输出端分布电容 | 20pF | ||
变压器锁紧方式（选件） | 气动(TH1831-02)支持0.7MPa | ||
手动(TH1831-01) | |||
面板测试控制 | START，RESET按键，PASS/FAIL LED指示 | ||
Handler接口（从扫描夹具输出）输入/输出信号 | 电源：+5V，GND 输入：START，RESET 输出：PASS，FAIL 通、断信号TTL电平 | ||
外部启动输入 | 脚踏启动开关 | ||
工作温度，湿度 | 0°C-40°C，≤90%RH | ||
电磁阀工作电源输出 | +24V | ||
体积 | 228mm×203mm×53mm | ||
重量 | 2.9kg | ||
